探討氧化電壓對鈦合金彩色陽極氧化膜性能的影響
發(fā)布者：2022-08-12 08:58:41

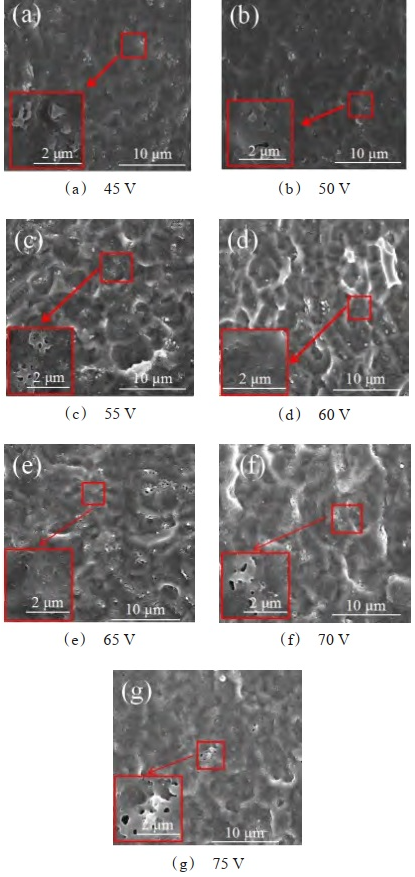

為了研究氧化電壓對鈦合金陽極氧化膜顏色及性能的影響，采用硫酸-磷酸的復(fù)合電解液體系和單脈沖供電方式，在不同氧化電壓下制備了陽極氧化膜。利用場發(fā)射掃描電鏡觀察氧化膜的微觀形貌變化，采用顯微硬度計、表面粗糙度儀、接觸角測量儀分別測量膜層的硬度、粗糙度及接觸角，利用電化學(xué)工作站分析各膜層的耐蝕性能。結(jié)果表明：氧化膜的顏色在 45 V 時為黃色，50～60 V 時為紫色，70 V 時為淺藍色，75 V 時為綠色。當氧化電壓為 65 V 時，氧化膜為藍色，氧化膜粗糙度為 0.939 μm，硬度為 361.6 HV0.2，接觸角為 89.2 °，自腐蝕電流密度為2.004×10-7 A·cm-2，耐蝕性較好
